小拉桿橫向波紋補償器也稱小拉桿橫向型膨脹節、小拉桿橫向補償器，除可以補償彎曲管段的橫向位移和角位移，同時也可以補償軸向位移。用以補償彎曲管道的橫向位移和角位移，同時也可以補償軸向位移。

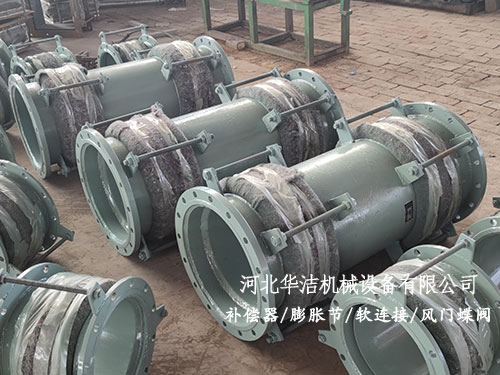

小拉桿橫向波紋補償器由兩段波紋管，中間接管及帶有限位螺母的小拉桿等零件組成，材質為1Cr18Ni9Ti或SUS304材質制造，采用多層一次液壓成型工藝，可以補償軸向、角向、橫向及各方位的合成位移。小拉桿不能承受內壓推力。舉例：0.6XLB500FB-1500表示公稱通徑為500mm,工作壓力為0.6Mpa，長度為1500mm，不銹鋼法蘭連接的小拉桿橫向波紋補償器。

小拉桿橫向波紋補償器除可以補償彎曲管道的橫向位移和角位移，同時也可以補償軸向位移。樣本中所列的軸向補償量及橫向補償量（X0、Y0　）均單獨用作軸向補償或橫向補償的上限值，此種情況應分別滿足以下關系式：

X1≤Xo Y1≤Y

X1、Y1為單獨用作軸向補償或橫向補償的實際值。當補償器同時存在軸向位移和橫向位移時，兩種補償量（X1,Y1）的選取應滿足下列關系式：
